PAROC ZEROfix-monteringssystem

Trä och betong med hållfasthetsklass som bärande stomme

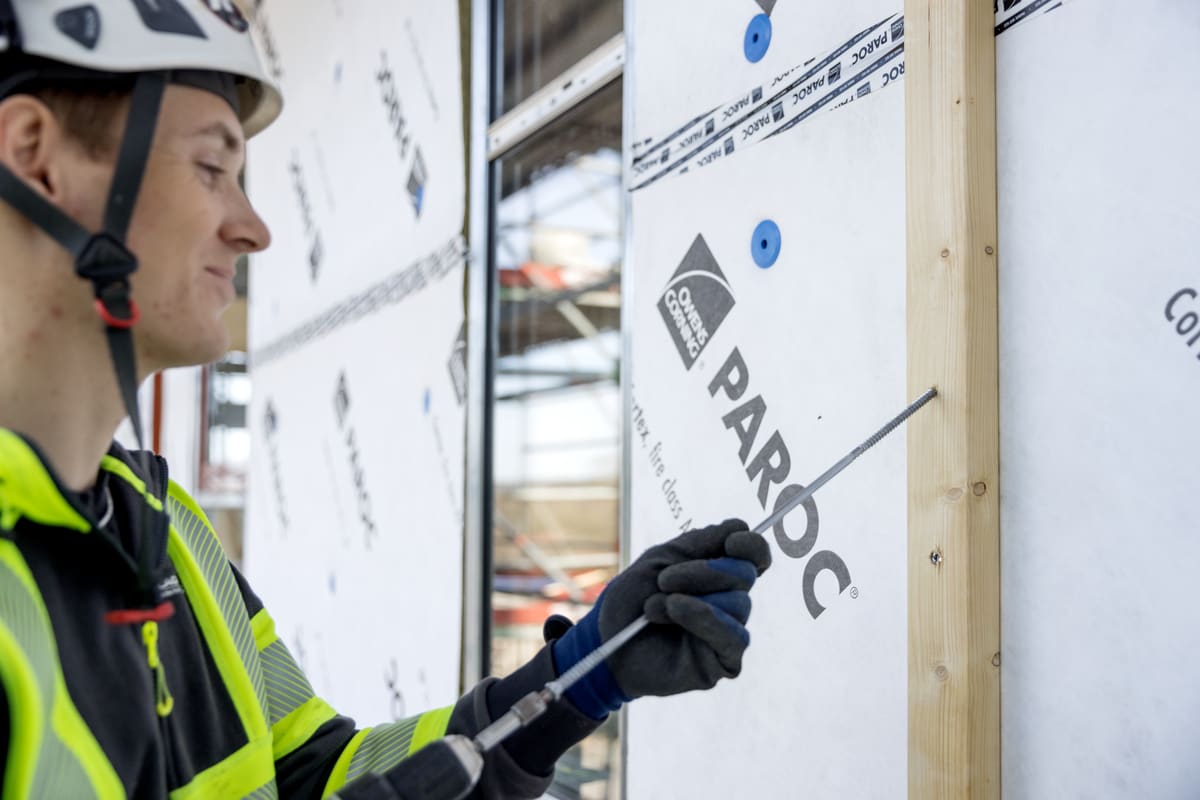

För underlag av trä och betong används minst tre horisontella fasadskruvar och minst en vinklad fasadskruv per läkt. Den vertikala läkten monteras med cc 600 mm på utsidan av isoleringen. Antalet skruvar, skruvarnas längd och placering ska bestämmas på grundval av vindhastigheten på platsen, byggnadens höjd, typ av bakvägg och beklädnadsmaterialets vikt. I betongkonstruktioner kräver installationen hålen till fasadskruvarna förborras. För träregelstommar rekommenderas ett heltäckande skikt av plywood med minst 30 mm tjocklek för att ge ett stabilt underlag för infästning av fasadbeklädnaden. Läggs en heltäckande skiva till på utsidan av regelstommen måste konstruktionen fuktprestanda alltid kontrolleras av konstruktören.

Tegel och betong av okänd kvalitet

Prestanda på väggar av tegel och gammal betong kan variera dels på grund av kvalitet och dels på grund av ålder, därför måste underlaget alltid testas genom utdragsprovning. Antal provdragningar ska vara minst 15 st per fasadyta, detta för att ge en tillförlitlig dimensionering.

Utdragsproven ska utföras av kompetent och, för detta moment, utbildad personal. Provdragningsutrustningen som används skall vara kalibrerad enligt tillverkarens anvisningar.

Vi rekommenderar utrustning från Hydrajaws Limited, modell 2000 med teleskopbrygga som passar aktuell skruvlängd. Notera på en ritning var provdragning skall genomföras på alla väggar som skall isoleras.

Vid provning skall PAROC Betongborr L 6,3 (XFD 001), Betongborr med diametern 6,3 mm användas för förborrning till ett borrdjup större än 40 mm.

Fasadskruv HECO Multi Monti, betong (XFS 004), skruvas rakt in i underlaget, sättdjup större än 35 mm. När provdragningen är genomförd kan beräkning av skruvlängd och dimensionerande laster utföras med vårt dimensioneringsverktyg. Här ska även resultaten från provdragningsprotokollen föras in och hänsyn tas till resultaten från provdragningen vid uträkning av dimensionerande vind- och vertikallastkapacitet.

Brandsäkerhet

Nedan redovisade lösningar är testade enligt SP FIRE 105 och samtliga detaljer kan ses i typgodkännande SC1384-17 som är utfärdat av RISE för Paroc AB (se nedan). Andra typer av beklädnader som också är testade och godkända enligt SP FIRE 105 kan även användas.

Typgodkännande

Typgodkännande är ett nationellt system för att bedöma och verifiera byggprodukters överensstämmelse med krav i svenska byggregler. RISE Certifiering har utfärdat ett Typgodkännande för PAROC Tento, Klimatskiva ZERO fasadsystem med löpnummer SC1384-17 och som innefattar isolering, infästningsskruvar och brandskyddbehandlad träläkt. Fasadsystemet uppfyller krav på brand och krav på fuktsäkerhet enligt BBR samt beständighet och dimensionering och vindlast enligt EKS. Typgodkännande finns i sin helhet här.

Beklädnad med träpanel

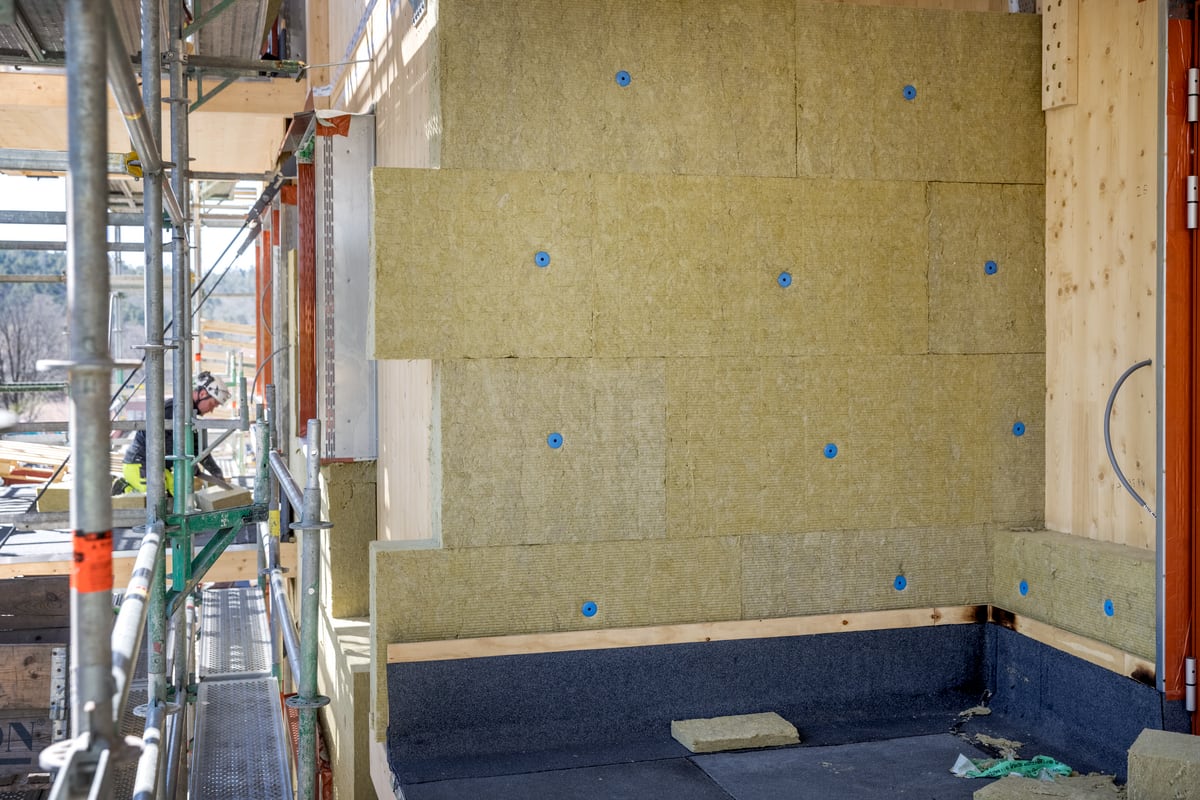

Fasadbeklädnad bestående av 21x142 mm Moelven TermoWood panel med vattenfast brandimpregnering v2 monteras på vertikal spikläkt, PAROC XRB 001 Brandläkt. Isoleringen består av PAROC Tento, Klimatskiva ZERO som monteras mot KL-trä, minimum tjocklek 100 mm och maximum tjocklek 350 mm. PAROC Tento, Klimatskiva ZERO kan kombineras eller ersättas med PAROC Cortex. Se tabell nedan.

Beklädnad med fibercementskiva

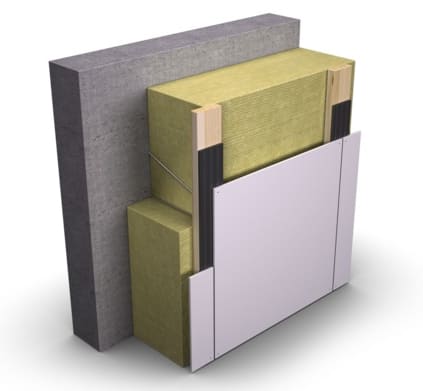

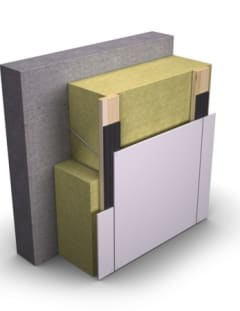

Fasadbeklädnad bestående av 8 mm tjocka fasadskivor av fibercement, Cembrit Transparant (tidigare Cembrit True) monteras på vertikala spikläkt. Vi rekommenderar att PAROC ZEROfix Läkt (XRB 001), Brandläkt används. Ovanpå läkten monteras tätningslister av gummi betecknade Cembrit EPDM. Isoleringen består av PAROC Tento, Klimatskiva ZERO som monteras mot KL-trä, minimum tjocklek 100 mm och maximum tjocklek 350 mm. PAROC Tento, Klimatskiva ZERO kan kombineras eller ersättas med PAROC Cortex. Se tabell nedan.
