Vėdinami fasadai

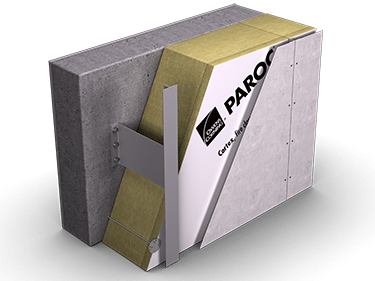

Sprendimas su gembėmis/kronšteinais

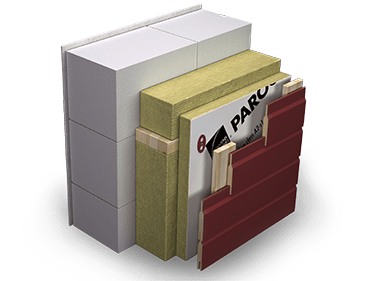

Sprendimas su mediniu karkasu
PAROC Ultra vėdinamų sienų šilumos izoliacija dvisluoksnėse šiltinimo sistemose
PAROC Ultra plus efektyvesnė vėdinamų sienų šilumos izoliacija dvisluoksnėse šiltinimo sistemose
PAROC Tento t 50-200 mm storio efektyvi, mažai laidi orui šilumos izoliacija naudojama vienasluoksnėse šiltinimo sistemose be papildomos apsaugos nuo vėjo
PAROC Cortex / Cortex b 30mm storio apsaugos nuo vėjo plokštė (b= juoda spalva)
PAROC Tento t 30, 50mm storio apsaugos nuo vėjo plokštė
Laikančioji sienos konstrukcija. Vėdinamų („ventiliuojamų“) fasadų šiltinimo sistemos su metalinėmis ar kompozicinėmis gembėmis/ kronšteinais arba strypais bei su mediniu karkasu gali būti įrengiamos ant įvairių mūro, blokelių ar gelžbetonio sienų.
Fasado apdailą laikančios gembės/kronšteinai gali būti pagaminti iš aliuminio, plieno, nerūdijančio plieno arba bazalto kompozito. Skirtingų metalų yra skirtingas šilumos laidumas.
| Metalas | Šilumos laidumas (λ), W/mK |
|---|---|
| Aliuminis | 220 |
| Plienas | 50 |
| Nerūdijantis plienas | 17 |
Medžiaga, iš kurios yra pagaminta gembė, turi labai didelę įtaką reikalingam šilumos izoliacijos storiui. Taip yra dėl didelio gembių, kertančių šiltinimo sluoksnį, kiekio fasade ir didelio metalo gembių šilumos laidumo. Nerūdijantis plienas turi mažiausią šilumos laidumą tarp metalinių gembių.
Bazalto kompozito šilumos laidumas yra itin mažas, todėl šiluminio tiltelio įtaka irgi yra ypatingai maža. Strypinės gembės yra pagamintos iš nerūdijančio plieno, tačiau yra labai mažo diametro, todėl šiluminio tiltelio įtaka dėl strypinių gembių irgi yra labai maža. Abiem atvejais šilumos izoliacijos storis yra mažesnis nei su metalinėmis gembėmis.
Gembių/kronšteinų kiekis turi būti nustatomas skaičiavimais pagal STR 2.04.01:2018 14 punkto reikalavimus.
Šilumos izoliacijos plokštės turi būti priglaustos prie pagrindo prispaudžiant sistemos karkaso elementais arba pritvirtinant papildomais tvirtinimo elementais. Sumontuotas termoizoliacinis sluoksnis turi būti vientisas, be plyšių ir įspaudimų. Šilumos izoliacija yra montuojama arba tarp fasado apdailą laikančių gembių/kronšteinų, arba užmaunant ant jų. Šilumos izoliacijos sluoksnis gali būti įrengiamas iš vieno arba dviejų sluoksnių.
Dvisluoksnėje sistemoje pagrindinis šilumos izoliacijos iš universalių plokščių sluoksnis turi būti pritvirtinamas prie sienos konstrukcijos. Ant jo turi būti sumontuojama apsaugos nuo vėjo plokštė. Rekomenduojamas apsaugos nuo vėjo izoliacinio sluoksnio storis yra 30 - 50 mm. Ypač efektyvi apsauga nuo vėjo yra užtikrinama naudojant PAROC Cortex apsaugos nuo vėjo plokštes su suklijuotomis siūlėmis tarp pačių plokščių, cokolyje, ties kampais ir angomis sienoje.
Įrengiant šilumos izoliaciją iš vieno sluoksnio- šilumos izoliacinės plokštės yra įrengiamos be papildomos apsaugos nuo vėjo.
Vėdinamo oro tarpo plotis vėdinamose sistemose su gembėmis/kronšteinais turi būti ne mažesnis nei 25 mm pagal STR 2.04.01:2018. Į vėdinamą oro tarpą turi patekti lauko oras, todėl vėdinamų angų plotas turi būti ne mažesnis kaip 50 cm2 vienam sienos ilgio metrui, o vėdinimo angos turi būti įrengiamos viršutinėje ir apatinėje sienos dalyse bei ties langų ir durų angomis. Drenažinės angos turi būti įrengtos taip, kad į vėdinamą oro tarpą iš išorės patekęs arba kondensacinis vanduo nepatektų į termoizoliacinį ir kitus konstrukcijos sluoksnius ir galėtų laisvai pasišalinti iš konstrukcijos. Daugiau informacijos apie vėdinamo tarpo plotį galite rasti „Vėdinamų sienų projektavimo vadove“
Fasado apdailos sluoksnio įrengimas priklauso nuo pačios fasado apdailos tipo ir jos tvirtinimo sprendimų. Apdailos elementai turi būti montuojami pagal jų gamintojų pateiktas montavimo instrukcijas.
apskaičiuotos esant esant skirtingoms laikančiojo mūro sienoms ir skirtingiems izoliacijos storiams konstrukcijai su nerūdijančio plieno gembėmis, kai šiltinama PAROC Ultra, o apsauga nuo vėjo iš PAROC Cortex/PAROC Tento t 30 mm.
PAROC Ultra storiai | 125 | 150 | 180 | 200 | 100+125 | 100+150 | 150+150 | 200+150 |
|---|---|---|---|---|---|---|---|---|
| Keraminių plytų mūras 250 mm | 0,226 | 0,200 | 0,176 | 0,162 | 0,148 | 0,137 | 0,118 | 0,100 |
| Keramzitbetonio blokelių mūras 200 mm | 0,198 | 0,177 | 0,158 | 0,147 | 0,135 | 0,125 | 0,109 | 0,097 |
| Akytojo betono blokelių mūras 185 mm | 0,185 | 0,167 | 0,149 | 0,140 | 0,129 | 0,120 | 0,105 | 0,094 |
| Silikatinių blokelių mūras 180 mm | 0,235 | 0,207 | 0,181 | 0,167 | 0,152 | 0,140 | 0,120 | 0,106 |
| Keraminių blokelių mūras 175 mm | 0,208 | 0,185 | 0,164 | 0,152 | 0,140 | 0,129 | 0,113 | 0,099 |
apskaičiuotos esant skirtingoms laikančiojo mūro sienoms ir skirtingiems izoliacijos storiams konstrukcijai su mediniu karkasu, kai šiltinama PAROC Ultra, o apsauga nuo vėjo iš PAROC Cortex/PAROC Tento t 30 mm.
PAROC Ultra storiai | 125 | 150 | 180 | 200 | 100+125 | 100+150 | 150+150 | 200+150 |
|---|---|---|---|---|---|---|---|---|
| Keraminių plytų mūras 250 mm | 0,223 | 0,207 | 0,182 | 0,169 | 0,155 | 0,143 | 0,124 | 0,109 |
| Keramzitbetonio blokelių mūras 200 mm | 0,205 | 0,185 | 0,165 | 0,154 | 0,135 | 0,132 | 0,115 | 0,102 |
| Akytojo betono blokelių mūras 185 mm | 0,193 | 0,174 | 0,157 | 0,147 | 0,136 | 0,126 | 0,111 | 0,099 |
| Silikatinių blokelių mūras 180 mm | 0,242 | 0,214 | 0,188 | 0,174 | 0,159 | 0,146 | 0,126 | 0,111 |
| Keraminių blokelių mūras 175 mm | 0,216 | 0,193 | 0,172 | 0,160 | 0,147 | 0,136 | 0,119 | 0,105 |
CAD brėžiniai
Naudodamiesi PAROC CAD brėžinių paieškos sistema „Structure Selector“, lengvai rasite reikiamą brėžinį savo projektams.
Atsisiųskite CAD brėžinius pdf ar dwg formatu, arba iškart visus statybinės izoliacijos CAD failus kaip pdf.
